Проволока низкоуглеродистая холоднотянутая для армирования железобетонных конструкций по ГОСТ 6727-80 Вр-1 выпускается в мотках (бунтах) от 500 до 1500 килограмм следующих размеров: 3, 4 и 5 миллиметров.
Производится проволока Вр-1 из катанки путем холодного давления и вытяжки. В результате получается проволока, имеющая рифленый профиль, и обладающая повышенными механическими свойствами при малых размерах.
Используется проволока ВР-1 для армирования небольших изделий из ЖБ, из проволоки ВР-1 изготавливают сварные сетки, предназначенные для армирования железобетонных конструкций.
Основные параметры и размеры проволоки должны соответствовать указанным в табл. 1.

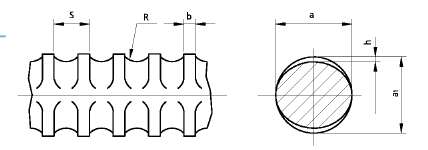

Обозначения размеров проволоки приведены на чертеже.
| Номинальный диаметр проволоки | Номинальный размер а | Предельное отклонение на размер а | Глубина вмятин h | Предельное отклонение до глубины вмятин | Номинальный шаг вмятин s | Предельное отклонение по шагу вмятин | Длина выступа b | Предельное отклонение по длине вмятин |
|---|---|---|---|---|---|---|---|---|
| 3,0 | 3,0 | +0,03 -0,09 |
0,15 | 2 0 | 0,6 | |||
| 4,0 | 4,0 | +0,04 -0,12 |
0,20 | 2,5 | 0,8 | |||
| 5,0 | 5,0 | +0,05 -0,15 |
0,25 | +0,05 -0,02 |
3,0 | ±0,2 | 1,0 | ±0,2 |
Номинальный шаг вмятин s и радиус сопряжения поверхности вмятин с выступами R являются справочными величинами для конструирования профилирующего инструмента и на проволоке не проверяются.
| Номинальный диаметр проволоки мм | Разрывное усилие Р, гН(кгс) | Усилие, соответствующее условному пределу текучести, кгс | Число перегибов | Относительное удлинение,d100, % |
|---|---|---|---|---|
| Не менее | ||||
| 3,0 | 39(400) | 35(355) | 4 | 2,0 |
| 4,0 | 71(720) | 63(630) | 2,5 | |
| 5,0 | 106(1085) | 97(985) | 3,0 | |
| Номинальный диаметр проволоки, мм | Линейная плотность, кг, не более |
|---|---|
| 3,0 | 0,052 |
| 4,0 | 0,092 |
| 5,0 | 0,144 |
Проволка поставляется в мотках массой не более 1000 кг без упаковки.
